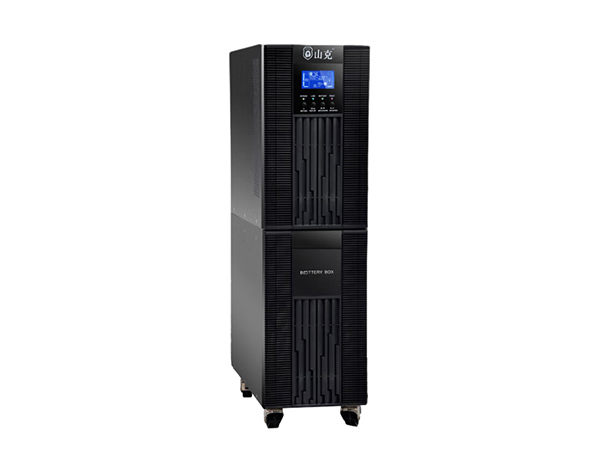

本產品是一款采用DSP 數字控制技術的單相輸入/單相輸出、三相輸入/單相輸出中小功率純在線式UPS，是全新一代全數字化不間斷電源產品。它采用雙轉換體制設計，具有突出的高穩定性和高可靠性。該系列產品設計應用環境為小型關鍵設備系統，如小型金融網點設備、小型數據處理中心、關鍵醫療設備和電信設備等行業。
產品特點：
性能指標高
1、采用 的高頻開關電源整流和PFC（功率因數校正）技術，輸入功率因數≥0.99，輸入諧波真度THDI≤3.5%，是一款節能環保的綠色電源；
2、較寬的輸入電壓范圍，在輸入單相滿負載情況下160-300Vac（50%以下負載可達到115Vac甚至更低）；在三相輸入滿負載情況下304 ～ 478Vac。大大減低了使用蓄電池的頻率，從而延長了蓄電池的使用壽命。
3、采用新一代IGBT逆變控制技術，輸出電壓電流性能更加優異。在線式單進單出雙變換結構，支持220/230/240Vac，50/60Hz電網體系。
4、整機效率≥90%,在ECO狀態下整機效率可達98%以上；
5、超強的負載適應性和輸出過載及短路能力，1-3KVA：120%負載60秒，150%負載報警立即轉旁路；6-10KVA：105％～130％負載10分鐘，130％ 負載１秒鐘；
7、智能控制下的溫度補償和極低波紋充電器，延長了電池的使用壽命。
8、采用點陣式LCD屏+LED與鍵盤結合使用，全面、直觀反映UPS系統的各項運行狀態、參數、各種信息，操作便捷。智能故障診斷， 可通過故障記錄，對故障原因進行判斷和分析；
安全、穩定、易維護
1、采用新一代DSP數字信號處理器技術，提高全面的響應速度，降低了失真度，使系統的一直性和穩定性更高；
2、采用極為靈敏的電流峰值保護電路設計，使得UPS在帶非線性負載、受冷負載沖擊、輸出短路等狀態下均具有很好的保護表現；
3、系統設計中90%以上元器件采用國際品牌，設備出廠前經過了4小時老化和相關驗證測試，保證系統的高可靠性。
豐富的選件
可接入多種選件：冗余并機卡及電纜、SNMP網絡通訊卡、RS485、干接點、USB接口等。
技術參數
型號 | SC6K/6KS | SC10K/10KS | ||||||
容量* | 6000 VA / 4800 W | 10000 VA / 8000 W | ||||||
輸入 | ||||||||
電壓范圍 | 轉換電壓 | 50% 負載時，110 VAC ± 3 %; 100% 負載時，176 VAC ± 3 % | ||||||
復原電壓 | 轉換電壓+ 10V | |||||||
轉換電壓 | 300 VAC ± 3 % | |||||||
復原電壓 | 轉換電壓- 10V | |||||||
頻率范圍 | 46Hz ~ 54 Hz @ 50Hz 系統;56Hz ~ 64 Hz @ 60Hz 系統 | |||||||
相位 | 單相接地式 | |||||||
功率因素 | 100% 負載時 ≧ 0.99 | |||||||
輸出 | ||||||||
輸出電壓 | 208/220/230/240VAC | |||||||
AC 電壓范圍 | ± 1% | |||||||
頻率范圍(同步范圍) | 46Hz ~ 54 Hz @ 50Hz 系統;56Hz ~ 64 Hz @ 60Hz 系統 | |||||||
頻率范圍(電池模式) | 50 Hz ± 0.1 Hz 或 60Hz ± 0.1 Hz | |||||||
過載 | AC 模式 | 100%~110%: 30 分鐘；110%~130%: 5 分鐘；>130% : 10 秒 | ||||||
電池模式 | 100%~110%: 3 分鐘；110%~130%: 30 秒；>130% : 10 秒 | |||||||
電流峰值比 | 3:1 ( 值) | |||||||
諧波失真 | ≦ 3 % (線性負載);≦ 5 % (非線性負載) | |||||||
切換時間 | 市電←→電池 | 0 ms | ||||||
逆變←→旁路 | 0 ms | |||||||
效率 | ||||||||
AC 模式 | > 92% | > 93% | ||||||
電池模式 | > 90% | > 91% | ||||||
電池 | ||||||||
標準機 | 型號 | 12 V / 7 Ah 或 12 V / 9 Ah | ||||||
數目 | 16 | 20 | 16 | 20 | ||||
充電時間 | 9 小時達到 90%容量 | |||||||
充電電流 | 預設: 1 A ± 10%; 值: 1A 或 2A 可選 | |||||||
充電電壓 | 218.4V ± 1% | 273V ± 1% | 218.4V ± 1% | 273V ± 1% | ||||
長延機 | 型號 | 依用途而異 | ||||||
數目 | 16-20 | |||||||
充電電流 | 預設:4 A ± 10%; 值: 1A, 2A, 4A 或 6A 可選(6A 僅適用于 16 節電池) | |||||||
充電電壓 | 218.4 V ± 1% (基于 16 節電池) | |||||||
外觀 | ||||||||

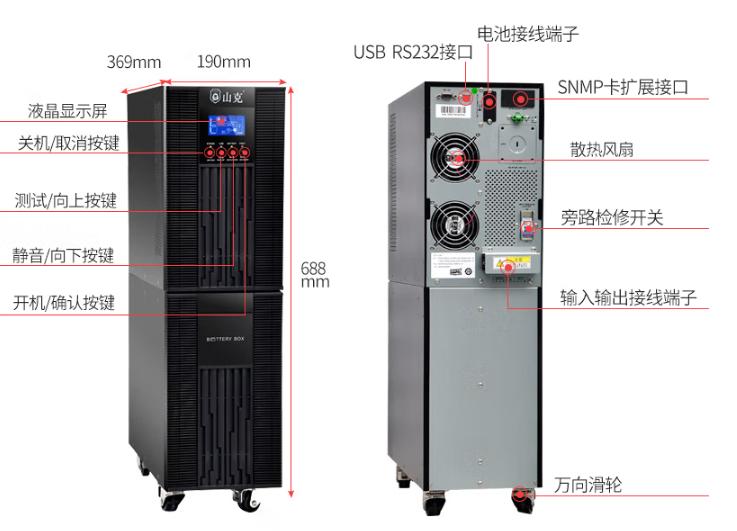

標準機 | 尺寸, 深 x 寬 x 高 | 369 x 190 x 688 | 442x 190 x 688 | |||||
凈重 | 51 或 61 | 62 或 73 | 55 或 65 | 63 或 75 | ||||
長延機 | 尺寸, 深 x 寬 x 高 | 369 x 190 x 318 | 442x 190 x 318 | |||||
凈重 | 12 | 15 | ||||||
環境條件 | ||||||||
操作溫度 | 0 ~ 50°C (電池壽命在> 25°C 的環境中會縮短) | 0 ~40°C (電池壽命在> 25°C 的環境中會縮短) | ||||||
操作濕度 | <95 % 且無結露情形 | |||||||
操作海拔高度** | <1000m** | |||||||
噪音 | 小于55dB @ 1 Meter | 小于58dB @ 1 Meter | ||||||
管理 | ||||||||
智能型RS-232 或 USB | 支援Windows? 2000/2003/XP/Vista/2008、Windows? 7/8、Linux、Unix、和 MAC | |||||||
選配SNMP | 支持由SNMP 管理員和網絡瀏覽器進行電力管理 | |||||||
*CVCF 模式時輸出功率會減至 60%；在輸出電壓設定成 208VAC 時，輸出功率會減至 90% 。
**如果 UPS 安裝并用于海拔高度超過 1000 公尺的環境時，輸出功率在計算上應每 100 公尺遞減 1%。
***產品規格有所變更時，并不另行通知，敬請見諒。
